热电偶知识解析
发表时间:2017-08-14     阅读次数:     字体:【

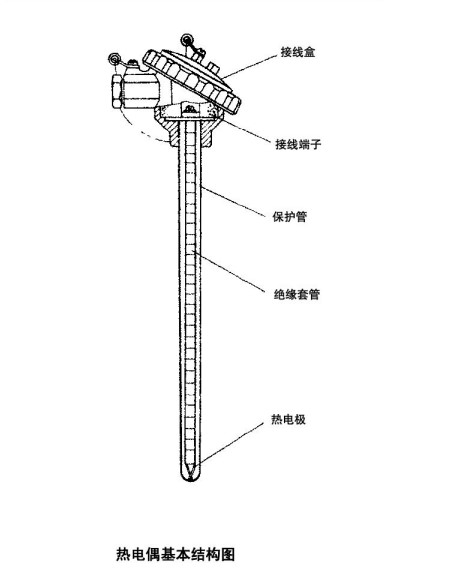

热电偶,是温度仪表中的一类,并且温度仪表广泛应用于工业生产过程的温度测量,根据它们的用途和安装位置不同,具有多种结构形式。但其通常都由热电极、绝缘套管、保护管和接线盒等主要部分组成。那么,接下来我们就来说说温度仪表之热电偶的组成部分

  热电极:热电极作为测温敏感元件,是热电偶温度传感器的核心部分,其测量端通常采用焊接方式构成。焊点的形式常用的有点焊、对焊和绞状点焊(麻花状)等,焊接质量好坏将影响测温的可靠性,因此要求焊接牢固、有金属光泽、表面圆滑、无沾污变质、夹渣和裂纹等。为减小传热误差和动态响应误差,焊点尺寸应尽量小,通常为2倍热电极直径。

  绝缘套管:两热电极之间要求有良好的绝缘,绝缘套管用于防止两根热电极短路。名类绝缘材料都有自己的局限性,要根据测温范围和绝缘材料特性选定。常用绝缘材料。为使用方便,常将绝缘材料制成圆形或椭圆形管状绝缘套管,其结构形式通常为单孔、双孔、四孔以及其他规格。

  保护管:为延长热电偶的使用寿命,使之免受化学和机械损伤,通常将热电极(含绝缘套管)装入保护管内,起到保护、固定和支撑热电极的作用。作为保护管的材料应有较好的气密性,不使外部介质渗透到保护管内;有足够的机械强度,抗弯抗压;物理、化学性能稳定,不产生对热电极的腐蚀;高温环境使用,耐高温和抗震性能好。常用保护管的材料保护管选用一般根据测温范围、加热区长度、环境气氛以及测温滞后要求等条件决定。

  接线盒:热电偶的接线盒用来固定接线座和连接外接导线,起着保护热电极免受外界侵蚀和外接导线与接线柱可以良好接触的作用,与热电极、绝缘套管和接线座组成热电偶的感温元件,。一般制成通用性部件,可以装在不同的保护管和接线盒中。

  接线座作为热电偶感温元件和热电偶接线盒的连接件,将感温元件固定在接线盒内,其材料一般使用耐火陶瓷。

  接线盒般由铝合金制成,根据被测介质温度对象和现场环境条件要求,设计成普通防水型、防爆型等接线盒,其结构及特点。接线盒与感温元件、保护偶产品,即形成相应类型的热电偶温度传感器。
